浮筒液位计

一、  浮筒液位计产品概述

杰创自动化仪表设备厂生产的HLFT-D智能浮筒液位计依据力平衡原理，在早期浮筒液位计的基础上采用最新的传感结构，使传感器与杠杆机构合二为一，可直接测量浮筒在液体中所受的浮力，很好地解决了静压的影响。本仪表具有耐高温、耐高压的突出特点，为解决高温高压容器内的液位测量提供了良好的方法，并且该仪表具有精度高、可靠性好、调整方便、测量范围广、经久耐用、性能价格比高等优点。适合工艺流程中敞口或带压容器内的液位、界位、密度的连续测量，广泛应用于石油、化工、电力、食品、水利、冶金、热力、水泥和污水处理等行业。该仪表符合二线制4~20mA传输协议，并有本安型、隔爆型、液晶指示型、电池型、Hart型以及多种安装形式，为用户提供了非常广阔的选择空间。另外高质量的电路及传感系统，保证了在各种应用场所的优良性能。

二、    HLFT-D智能浮筒液位计 主要特点

 1，三行液晶数字显示

 2，耐高温高压、抗振性能好、质量稳定、性能可靠。

 3，采用系列化设计，多种安装方式，实用面广，可装于各种储灌和过程罐，各种常压罐和压力容器。

 4，智能化结构设计，具有参数设定、标校及故障提示功能。

 5，标准的二线制4~20mA输出，无需专用二次仪表，并可与计算机连接。

 6，具有温度补偿和软件修正功能。

 7，具有去零功能及中间点标校功能。

三、   浮筒液位计  结构原理

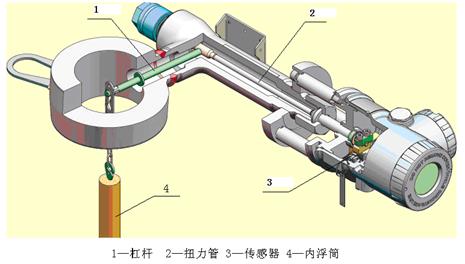

1、  结构   智能浮筒液位计由浮筒、扭力管、传感器、杠杆四部分组成，如图一所示：

 2、 工作原理当浮筒受到液体向上浮力F后通过浮力杆将浮力F作用到传感器上，传感器电压输出：    即：V ∝ F   因为浮筒浸没液体的高度与所受到的浮力成正比，因此，浮力的变化通过传感器电压输出就变换成对应的液体高度，并通过A/D→CPU→D/A转换成标准的4~20mA电流输出，如下图所示：

四、   浮筒液位计   技术参数  测量范围：0.3~6m(特殊尺寸可订购)   精度等级：1.0 、 0.5（特殊型）   输出信号：4~20mA DC二线制，可带HART协议   供电电源：标准型：24VDC二线制4~20mA(12VDC-32VDC)

电池型： 3.6V@19AH锂电池，可连续使用壹年

公称压力：最大16MPa(特殊规格可订购)

环境温度：—40℃~+85 ℃（液晶不会损坏）液晶正常工作—30℃~+80 ℃

介质温度：常温—40℃ ~100 ℃（无散热片） 高温100℃ ~200   ℃（带散热片） 超高温200 ~450 （带散热片及夹套装置）

介质密度：液位p≥0.4g/cm3             界位p1-p2≥0.1g/cm3

接液材质：测量室为碳钢或1Cr18Ni9Ti其余为1Cr18Ni9Ti

外客材质：铸铝

连接法兰：内浮筒DN30 PN4.0法兰标准DIN2501

外浮筒侧法兰DN50 PN4.0主体法兰DN50 PN4.0 法兰标准DIN2501

 特殊型： 由用户选择

电缆接口：隔爆型为1/2NPT内螺纹，其它M20*1.5内螺纹

液晶显示：主屏液位显示数值范围：0-50000(可带小数点)付屏百分比显示保留一位小数

 防爆标志：本安型ia‖CT5 隔爆型 d‖BT6

 防护等级：IP65

负载特性：Rlmax=50*(电源电压-12) Ω =600Ω @24V
