二线制超声波液位计
1、概述
衷心感谢您选购本公司超声波液位计！
本仪表包含多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。本仪表可通过4~20mA连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。
本仪表具有如下特点：
l 电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。
l 专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。
l 我公司拥有的声波智能专利技术，使仪表的精度大大提高，液位精度达到±0.25%，能够抗各种干扰波。
l 本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。
l 仪表的所有输入、输出线均具有防雷、防短路的保护功能。
2、技术指标
测量范围： 0～15m（根据实测量程选定）
盲 区： 0.45m～0.6m
测距精度： ±0.25-5%（标准条件）
测距分辨率： 1mm
压 力： 常压
仪表显示： 自带LCD显示
模拟输出： 4～20mA
供电电压： DC24V
环境温度： －20℃ ～ ＋60℃
防护等级： IP65
3、仪表安装

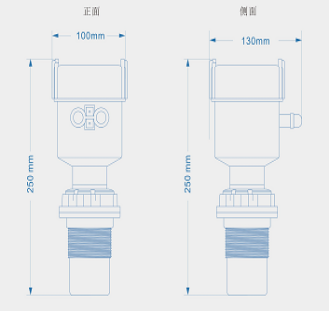

3.1仪表外形尺寸（探头尺寸会根据仪表量程的不同而有所改变，若有不同会预先告知）
安装方法：
开敞环境下一般采用支架安装方式，用仪表自带法兰固定。池或罐在安装位置上割一个直径60mm的圆孔，将仪表探头放入，然后将法兰自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。
3.2 二线制仪表接线
电源正 信号负
3.3 安装参数含义
如上图所示，仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，得到测量距离L，仪表安装高度TH减去测量距离L将得到当前液位H。
仪表量程指仪表能够测量的距离，安装高度TH应小于量程。
仪表盲区指仪表在探头附近无法测量的区域，最高液位与探头间距应大于盲区，例盲区为0.5m，则最高液位与探头间距必须大于0.5m。如：量程：6米，盲区：0.45米，实际测量为：0~5.55米
探头发波是个扩散过程，即有方向角，安装的时候要注意，否则可能打到池壁的凸起物或渠道边沿。
3.4 仪表安装原则
1）探头发射面到最低液位的距离，应小于选购仪表的量程。
2）探头发射面到最高液位的距离，应大于选购仪表的盲区。
3）探头的发射面应该与液体表面保持平行。
4）探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
5）若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁0.5m以上。
6）若探头发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径大于120mm，长度0.45m～0.60m，垂直安装，内壁光滑，罐上开孔应大于延伸管内径。或者将管子通至罐底，管径大于100mm，管底留孔保持延伸管内液面与罐内等高。
3.5 安装注意事项
1）仪表在室外安装建议加装遮阳板以延长仪表使用寿命。
2）电线、电缆保护管，要注意密封防止积水。
3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外 安装专用的防雷装置。
4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。
