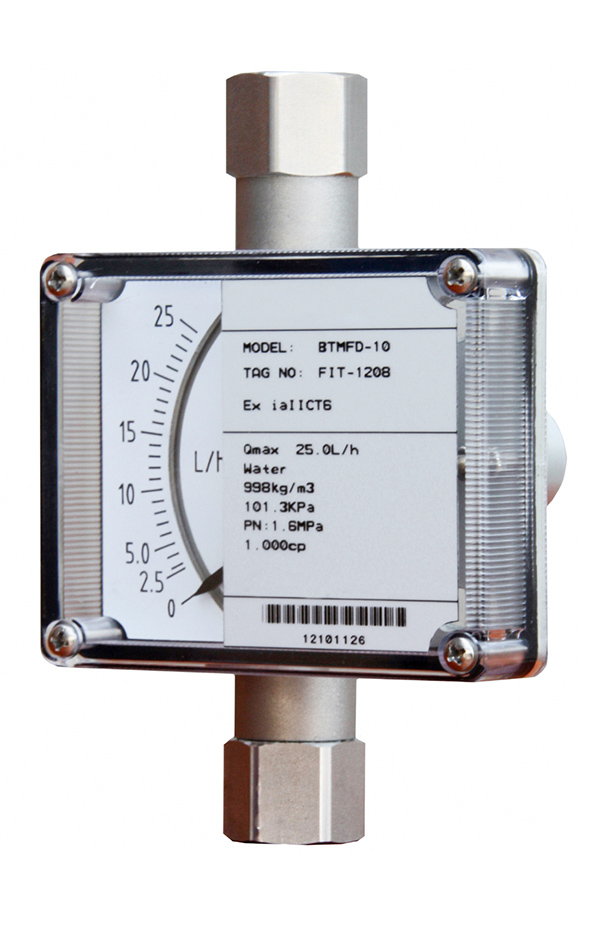

JCMF系列微小型金属管浮子流量计，针对不同的用户需求、不同场合，有多种测量形式供用户可选；按输出形式分有就地指示型、远传输出型；按防爆要求分类，又可分为普通型、本质安全型两种。
JCMF系列微小型金属管浮子流量计远传部分采用了无接触无磁滞检测磁场角度变化的磁测传感器、并配以高性能MCU，两线制 4～20mA远传输出，可通过上位机软件对流量计进行线性校正等参数设置。该型智能信号变送器具有很高的精度和可靠性，具有性价比高，完全可以取代进口同类型仪表。
JCMF系列微小型金属管浮子流量计的设计制作还考虑了用户工艺流向要求，有JCMF-V为下进上出安装型、JCMF-H为侧进侧出安装型。
INTRODUCTION
产品特点
贝
最小可测量流量范围/ FLOW RANGE0.1 to 1 l/h water
一侧进测出型带出口针阀或进口针阀/ NEEDLE VALVE
二可带两线制4-20mA模拟量输出/ OUTPUT（24VDC供电）
三可选配套恒流阀/ CONSTANT FLOW VALVE
四安装间距/ INSTALLATION PITCH最小为90mm（侧进侧出型）
五全不锈钢结构/ STRUCTURE
六使用环境温度范围/ TEMPERATURE RANGE-40 -- +80℃
七阻尼时间设置范围/ SETTING RANGE0-10秒可设
八精度/ PRECISION<±2.5%,温飘:< ±0.1%/10℃
九全部组态操作/ OPERATION可通过隔离型USB-UART转换器及上位机软件对流量计进行全部组态操作
十可以设置主要参数/ PARAMETERS通过流量计上的四个按键并连接外置液晶显示器，可以设置主要参数
十一
技术参数
杰创-智能仪表一体化直供厂家
| 测量范围 | 水 (20℃) 1～3000 l/h |
| 空气（0.1013MPa 20℃） 0.5～90000 l/h | |
| 量程比 | 10:01 |
| 精度等级 | 2.5级/4.0级 |
| 工作压力 | PN16MPa |
| 介质温度 | 标准型 -40℃～+120℃ |
| 环境温度 | -40℃～+80℃ |
| 介质粘度 | 1/4” NPT, 3/8” NPT 1/2” NPT≤5mPa.s |
| 3/4” NPT，1” NPT ≤250mPa.s | |
| 输出标准信号 | 二线制4～20mA(24VDC供电) |
| 供电 | 24VDC±20% |
| 连接方式 | 侧进测出型：1/4” NPT |
| 下进上出型：1/4” NPT, 3/8” NPT, 1/2” NPT，3/4” NPT，1” NPT内螺纹 | |
| 电气接口 | M8×1或用户提供规格 |
| 防护等级 | IP65 |
| 防爆标志 | 本安型：ExiaIICT3～6 |

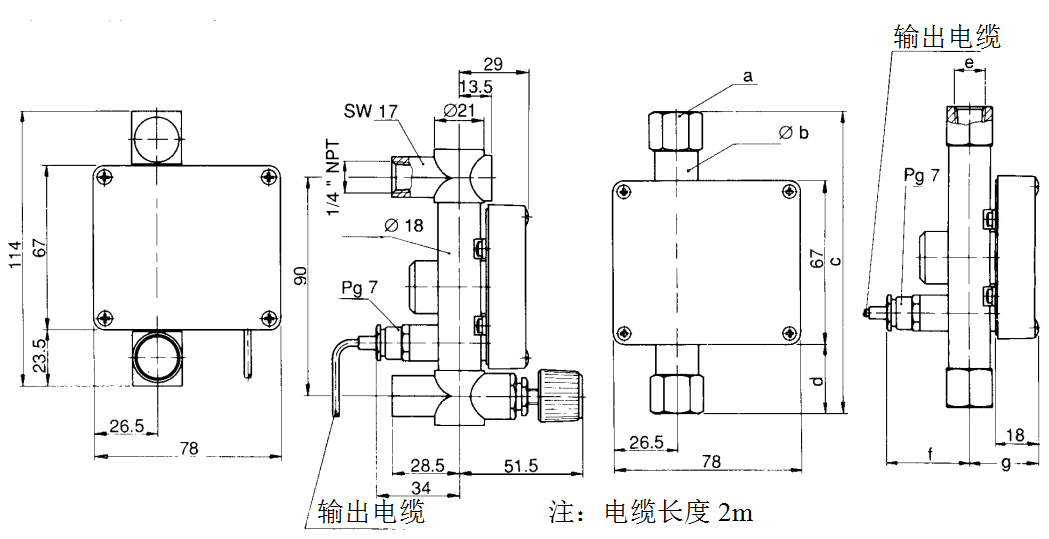

产品尺寸
