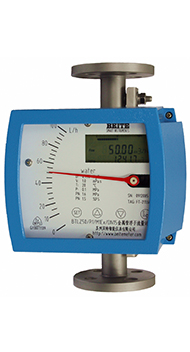

防腐型金属管转子流量计
防腐金属管转子流量计具有压损小，检测范围大（量程比10:1），使用方便等特点，它可用来测量液体，气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。金属管转子流量计有就地显示型和智能远传型，带有指针显示，瞬时流量，累积流量，液晶显示，上下限报警输出，累积脉冲输出，标准的二线制4-20mA电流输出等多种形式，为用户提供了非常广阔的选择空间。
在线咨询
产品介绍
杰创-智能仪表直供厂家
防腐型金属管转子流量计采用可变面积式测量原理，适用于测量液体，气体。全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有0-10mA，4-20mA的标准模拟量信号输出和现场指示。累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。
防腐型金属管转子流量计的设计制作还考虑了用户工艺流向要求，有下进上出安装型、上进下出安装型、侧进侧出安装型、底进侧出安装型、水平安装型等安装方式可选。有下进上出安装型、上进下出安装型、侧进侧出安装型、底进侧出安装型、水平安装型等安装方式可选。
工作原理
防腐型金属管转子流量计的转子材料可用不锈钢、铝、青铜等制成
当流体自下而过垂直锥形管时，转子受到两个力的作用，一是垂直向上的推动力，它等于流体流经转了与锥形管间的环形截面所产生的压力差；另一是垂直向下的净重力，它等于转子所受重力减去流体对转子的浮力。当流量加大使压力差大于转子净重力时，转子就上升。当压力差与转子的净重力相等时，转子处于平衡状态，即停留在一定位置上。在金属管外表面上刻有读数根据转子的停留位置，即读出被测流体的流量。
产品特点
杰创-智能仪表直供厂家
多元化显示 / metal structure design 液晶显示流量可显示累计/瞬时流量产品稳定精度准确
一
石英砂保护喷涂 / Case structure design 石英砂表面亚光镀层处理，使得产品更加美观，寿命也更长久
二
全不锈钢浮子 / Conical measuring tube 内嵌及卡箍全304不锈浮子我们比您更关心品质
三
多种安装位置 / connection methods 金属管浮子流量计可以垂直安装，可以水平安装可以拐角式安装，彻底满足您的现场需求
四
精密工艺 / Material optional 好品质不怕拆精致工艺我们比您更关心品质
五
磁耦合系统 / Magnetic coupling system 特殊设计的磁耦合系统，可明显提高测量的精度和稳定性。
六
技术参数
杰创-智能仪表直供厂家
| 测量范围 | 水 (20℃) 16～150000 l/h 空气（0.1013MPa 20℃） 0.5～4000 m3/h | 液晶显示 | 瞬时流量显示数值范围:0.000～99999 累积流量显示数值范围:0.00～99999999 |
| 夹套压力等级 | 1.6MPa | 电气接口 | M20×1.5、PG11、1/2”NPT或用户提供规格 |
| 介质温度 | 标准型 -80℃～+220℃ | 整体高度 | 标准型:250mm(其他安装方式见相关表格) |
| 高温型 | 300℃ | 防护等级 | IP65/IP67 |
| 内衬FEP型 | ≤85℃ | 防爆标志 | 本安型：ExiaIICT3～6 隔爆型：ExdIICT4～6 |
| 环境温度 | -40℃～+120℃(无液晶显示远传型≤85℃) (带液晶显示远传型≤70℃) | 介质粘度 | DN15： ≤5mPa.s ≤30mPa.s) DN25： ≤250mPa.s DN50～DN150：≤300mPa.s |
| 量程比 | 10:1（特殊型20：1） | 输出 | 标准信号:二线制4～20mA(可带HART通讯) 标准信号:三线制0～10mA 报警信号:1、两路继电器输出(极限值125VAC/0.25A) 2、一路或两路接近开关（开关要求根据客户要求） 脉冲信号输出：0-1KHz隔离输出（输出电平Vpp>4.5V) |
| 精度等级 | 2.5（特殊型1.5%或 1.0%） | 供电 | 标准型:24VDC±20% 交流型:220VAC(85～265VAC)(需定制) 电池型:3.7@4.4-5.2AH锂电池，根据不同使用情况，每组可用（3～12个月），两组替换使用。 |
| 工作压力 | DN15～DN50 PN16MPa （特殊型25MPa） DN80～DN150 PN10MPa （特殊型16MPa） | 连接方式 | 标准型：HG20592法兰 特殊型：用户提供法兰标准 螺纹连接型：用户指定 |
使用方法（安装）
卫生型金属管转子流量计安装需要完成12个步骤。
1、清理安装流量计之前一定要将管道内的焊渣、杂物清理干净；
2、校正流量计的直立部分垂直于地面安装倾斜度不得超过5°.否则会影响测量准确度.。
3、位置为了确保流量计的测量准确性，应在流量计的进口端增加不少于10xDN的直管段,出口端不少于5×DN的直管段，测量时调节控制阀安装在流量计的下游。
4、型号若被测介质为大的脉动流或两相流，应在流量计的上游安装缓冲器来或减弱脉动，保证介质的流动是单相稳定的，同时，建议流量计使用阻尼型的。
5、测介质 测介质较脏或含有导磁颗粒时，建议在流量计的上游安装过滤器或磁过滤器。
6、支撑流量计的安装应能适当支撑管道的振动或减少流量计的轴向负荷，否则应增加固定流量计的支撑。
7、维护为了便于流量计的保养维修，磁过滤器的清洗以及用户管路的定期维护保养，建议使用如图所示妁旁路管道。
8、稳定当流量计用于气体测量时,应保证管道内的工作压力不少于5倍流量计的压力损失,使流量计能够稳定正常动作。
9、接线对电远传及带报警限位开关的流量计在使用前，打开仪表盖，按接线图正确接线。
10、阻动件按仪表指示器中的警示牌，取出运输中防止浮子振动的阻动件，复原后再使用仪表。
11、开启流量计若开启流量计时，由于管道内没有压力或系统还未达到仪表正常使用的工作压力，缓慢开启控制阀，直到系统正常，仪表方可使用，否则容易造成指针跳动或浮子的突然撞击而损坏的瑰象。
12、用户使用 用户使用时，若被测流体的密度与水不同对，或被测气体的参数和工作状态与制造厂家规定不同时应对流量计示值读数进行换算，换算方法见附录。
厂家实力
智能仪表直供厂家
公司生产加工设备齐全，电子车间拥有一条现代化SMT流水线，拥有完善的电子设计、开发实验室。机械车间拥有多台精密数控车床、普通车床、加工、全自动环缝焊机、钻床等设备，标定车间拥有两条液体标定测试线，一条中小流量气体标定测试线，保证每台产品均经实际标定、校验，以确保产品品质。
产品尺寸
杰创-智能仪表直供厂家

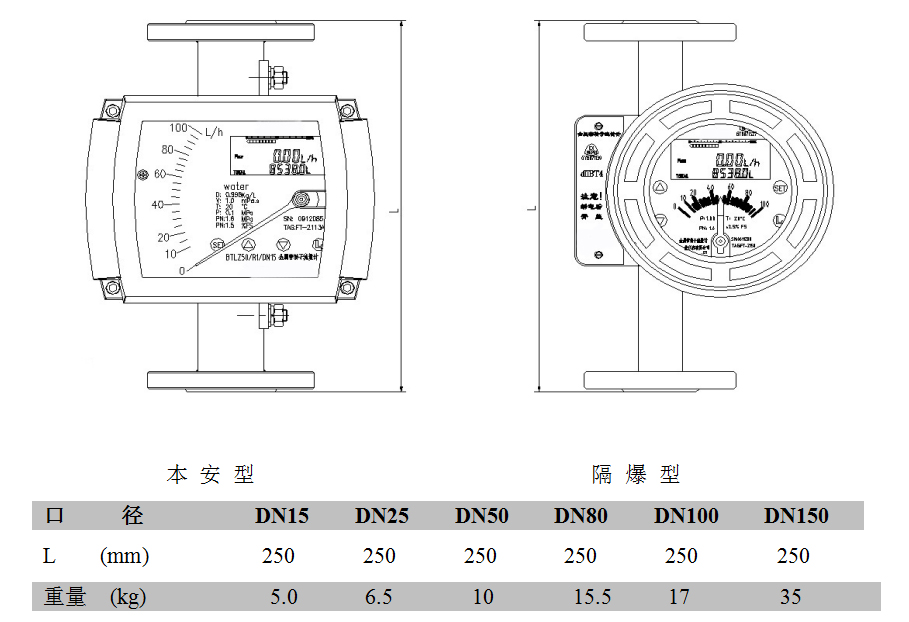

标准型外形尺寸及重量

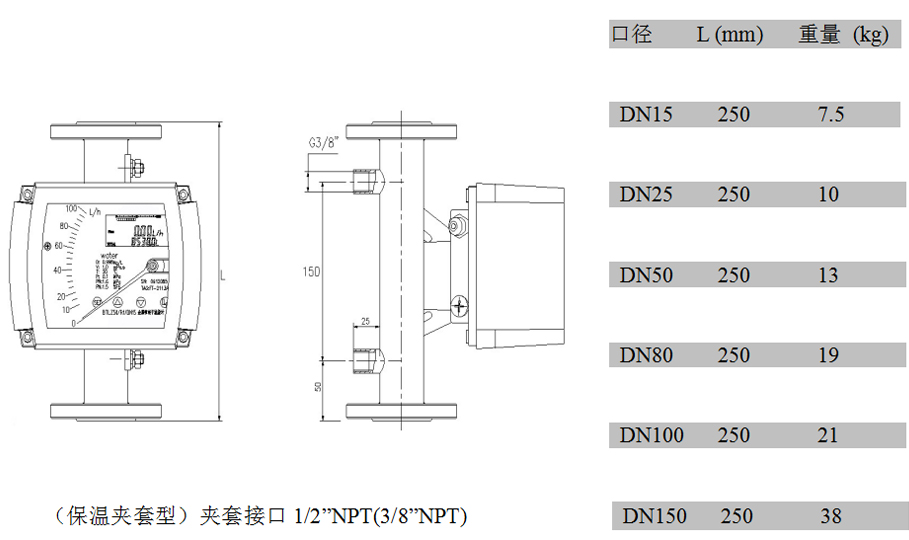

夹套型外形尺寸及重量

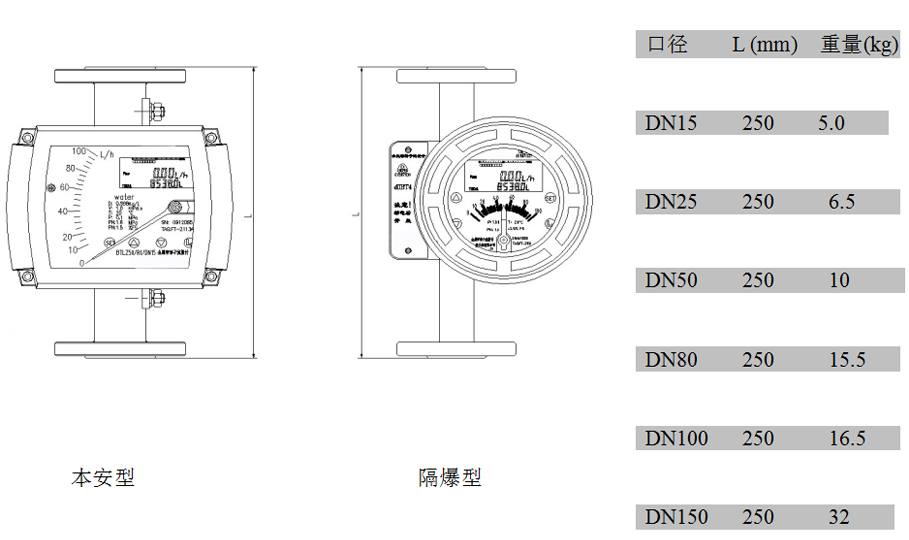

内衬FEP型外形尺寸及重量

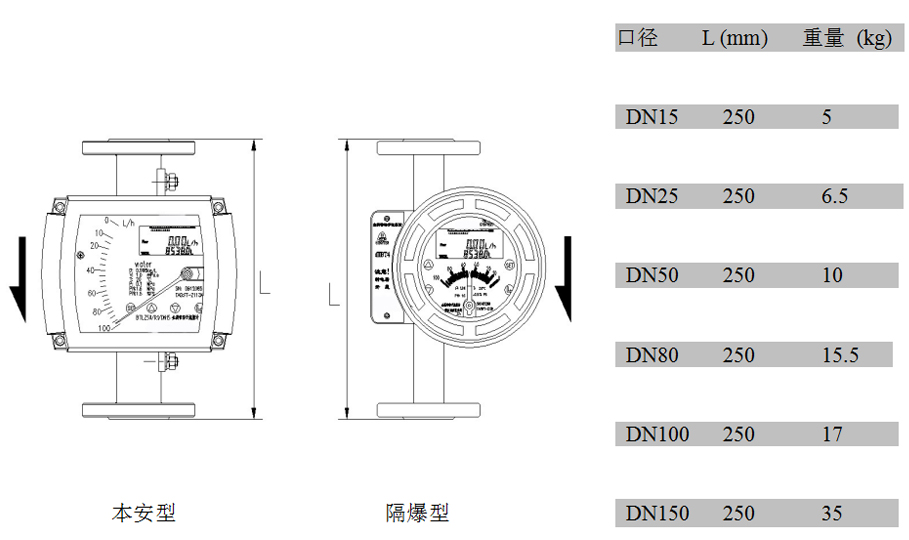

上进下出型外形尺寸及重量

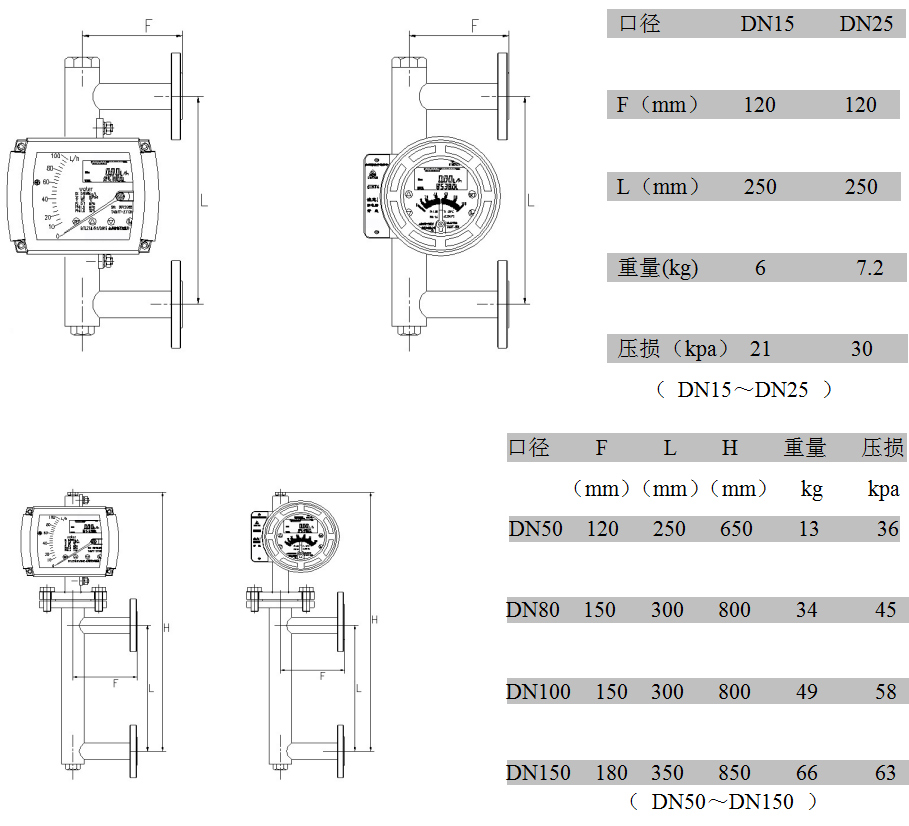

侧进侧出型：外形尺寸、重量及压损

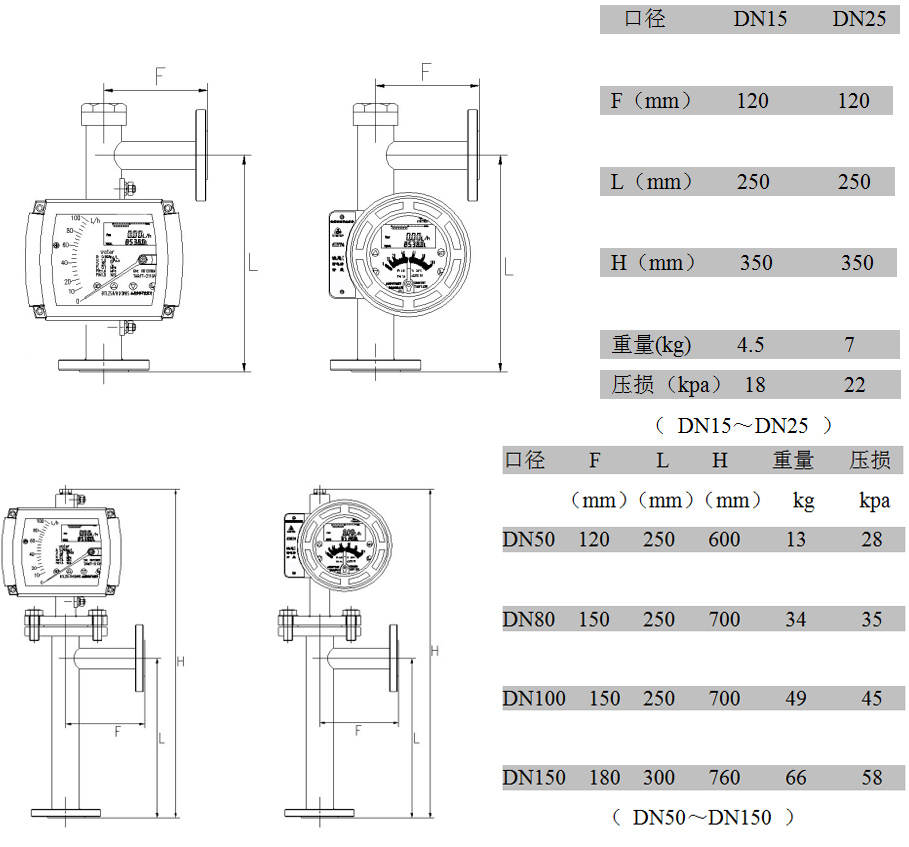

下进侧出型：外形尺寸、重量及压损
水平安装型：型外形尺寸、重量及压损
