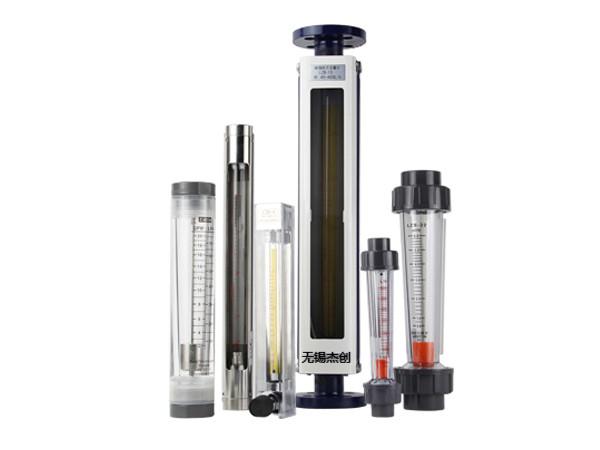

LZB玻璃转子流量计
LZB玻璃转子流量计是用来测量流体（液休、气体）瞬时流量的常用仪表。适合测量透明流体的流量，适合测量压力低，温度不高的介质，它广泛的应用于化工、食品、环保、冶金、机械、制药等行业以及科研部门，测量单相非脉动流体（液体或气体）的流量，小口径的玻璃转子特别适合液体采样、气体采样使用。
工作原理
杰创-智能仪表一体化直供厂家
LZB玻璃转子流量计在垂直的透明锥管内，装有可上下移动的浮子（转子），当液体自下而上流经锥管时，被浮子节流，在浮子上下游之间产生差压，浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力，浮子及粘性力三者的合力相等时，浮子上于平衡位置，因此流经流量计的流体流量与浮子的上升高度，亦即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。
它们主要由锥形玻璃管、浮子、上下基座、上下止挡、支板、外罩、密封圈等组成，对于通径在10毫米以下的流量计采用管（软、硬）连接，并可配有流量调节阀。对于通径在15毫米以上的流量计采用法兰连接（JB78-59铸铁法兰）。
产品特点
杰创-智能仪表一体化直供厂家
透明玻璃管，读数直管/ TRANSPARENT GLASS TUBE
一
量程比1：10/ RANGE RATIO
二
压力损失小/ SMALL PRESSURE LOSS
三
结构简单/ SIMPLE STRUCTURE结构简单、操作方便、价格低廉；
四
测量范围/ MEASURING RANGE适用腐蚀性流体的测量，不适合测量高温高压的流体。
五
较强的耐腐性能/ CORROSION RESISTANCE较强的耐腐性能，可检测酸（氢氟酸除外）、碱、氧化剂和其它腐蚀性的气体或液体的流量。
六
技术参数
杰创-智能仪表一体化直供厂家
| 通径DN （mm） | 型 号 | 测量范围 | 椎管长度（m） | 精度等级 | 允许被测液体状态 | |||
| 水20℃ | 空 气 | LZB/LZJ | LZB-（）F | 温度（℃） | 压力 | |||
| 20℃，10132SPa | （MPa） | |||||||
| 2 | LZB-2 | 0.4~4ml/min | 6~60ml/min | 160 | 1.5:2.5 | 2.5:4 | -20~+120 | ≤0.4 |
| 0.6~6ml/min | 10~100ml/min | |||||||
| 1.0~10ml/min | 16~160ml/min | |||||||
| 1.6~16ml/min | 25~250ml/min | |||||||
| 3 | LZB-3 | 2.5~25ml/min | 40~400ml/min | |||||
| 4~40ml/min | 60~600ml/min | |||||||
| 6~60ml/min | 100~1000ml/min | |||||||
| 10~100ml/min | 160~1600ml/min | |||||||
| 4 | LZB-4 LZB-4F | （1~10）L/h | （16~160）L/h | |||||
| （1.6~16）L/h | （25~250）L/h | |||||||
| （2.5~25）L/h | （40~400）L/h | |||||||
| 6 | LZB-6 LZJ-6F | （2.5~25）L/h | （40~400）L/h | |||||
| （4~40）L/h | （60~600）L/h | |||||||
| （6~60）L/h | （100~1000）L/h | |||||||
| 10 | LZB-10 LZJ-10F | （6~60）L/h | （100~1000）L/h | 2.5 | ≤0.6 | |||
| （10~100）L/h | （160~1600）L/h | |||||||
| （16~160）L/h | （250~2500）L/h | |||||||
| 15 | LZB-15 LZJ-15F | （16~160）L/h | （0.25~2.5）m³/h | 350 | ||||
| （25~250）L/h | （0.4~4）m³/h | |||||||
| （40~400）L/h | （0.6~6）m³/h | |||||||
| 25 | LZB-25 LZJ-25F | （40~400）L/h | （1~10）m³/h | |||||
| （60~600）L/h | （1.6~16）m³/h | |||||||
| （100~1000）L/h | （2.5~25）m³/h | |||||||
| 40 | LZB-40 LZJ-40F | （160~1600）L/h | （4~40）m³/h | 430 | ||||
| （250~2500）L/h | （6~60）m³/h | |||||||
| 50 | LZB-50 LZJ-50F | （0.4~4）m³/h | （10~100）m³/h | 450 | ||||
| （0.6~6）m³/h | （16~160）m³/h | |||||||
| 80 | LZB-80 LZB-80F | （1~10）m³/h | （50~250）m³/h | 500 | ≤0.4 | |||
| （1.6~16）m³/h | 80~400）m³/h | |||||||
| 100 | LZB-100 LZB-100F | （5~25）m³/h | （120~600）m³/h | |||||
| （8~40）m³/h | （200~1000）m³/h | |||||||
LZB系列玻璃转子说明书
